荷役省力・省人化

荷役省力・省人化

ゼロクリック在庫管理 スマートマットクラウド

スマートマットに商品を置くだけで在庫管理・発注業務を簡単自動化

・重さで在庫変動をデータ化、自動発注で発注漏れゼロに。

・必要なハード、ソフト、サポートがセットになっているレンタルサービスです。

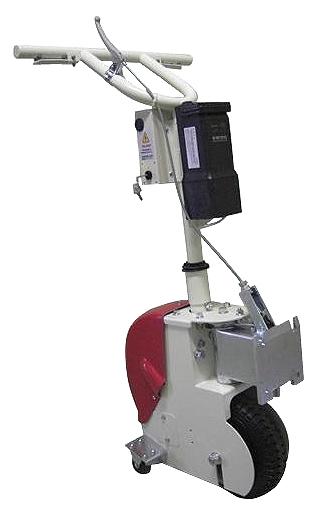

着脱式パワーアシストユニットPAU-02D

既存の台車にアタッチメントを取り付けて、アシスト運搬する事ができます

・一般的なアシスト台車と比べ、パワーユニットが共有できるので低コストで導入できます。

・連結は押し込むだけ。分離はレバーを引きながら。簡単着脱。

・アシスト制御操作不要。安全レバーを握りながら押す・引くを自働アシストします。

6輪カート運搬ケージシステム

1人で6輪カートを複数台、楽々運搬できる「6輪カート運搬ケージ」

・6輪カートを複数台同時に運搬可能な、電動アシスト機能付きカート。

・ケージを縦2連結にした、まとめ運搬も可能です。

・アクセルやブレーキの操作不要で、どなたでも簡単・安全にご使用いただけます。

・速度は人の歩行速度に追従(最高速度約3.4km/h)。省力化と効率化の両立を実現します。

・標準は人がカートを引っ張る牽引姿となるので、視界を確保し、安全な運搬が可能です。

 ※アシストは前後両方向に働きます。

・メロディボックスを標準装備。周囲作業者へのメロディによる接近注意喚起が可能です。

・現在ご利用中の6輪カートに合わせて設計します。カート側への加工は不要です。

・受注生産の為、現場運用に合わせた仕様にて、ご導入いただく事が可能です。

例)連結カート台数、カート間距離(カートからの荷物はみ出し幅)、ケージ連結数、

 本体色指定など。



かご台車運搬ケージシステム

1人でかご台車を複数台、楽々運搬できる「かご台車運搬ケージ」

・かご台車(4輪自在)を複数台同時に運搬可能な、電動アシスト機能付きカート。
・かご台車を折りたたみした状態なら、さらに多くの台数を運ぶ事も可能です。
・アクセルやブレーキの操作不要で、どなたでも簡単・安全にご使用いただけます。
・速度は人の歩行速度に追従(最高速度約3.4km/h)。省力化と効率化の両立を実現します。
・標準は人がカートを引っ張る牽引姿となるので、視界を確保し、安全な運搬が可能です。
 ※アシストは前後両方向に働きます。
・メロディボックスを標準装備。周囲作業者へのメロディによる接近注意喚起が可能です。
・現在ご利用中のかご台車に合わせて設計します。かご台車側への加工は不要です。
・受注生産の為、現場運用に合わせた仕様にて、ご導入いただく事が可能です。
例)運搬台数・折りたたみ時の台数指定、運搬時のかご台車向き、ケージ連結数、本体色指定など。



パワーアシストリフト PAU-01PAL-B

手動ハンドリフトに走行アシスト機能を追加

・リフトの上下は、手動式と操作は同じです。

・押す・引くの走行を自走アシストします。

・レバーに指をかけて、いつものように引くだけで自走追従。

・最大1.5tまでの重量アシスト。

・女性でも1.5tを片手で牽引できます。

・機種によっては、今お使いのハンドリフトにアシスト機能を追加可能。お問い合わせください。

機種/商品名

PAU-01PAL-B Ver1.1

最大牽引質量

1,100kg

アシスト速度

2.8km/h

バッテリー

ニッケル水素電池

充電時間

2.5~3時間

連続運転時間

1,100㎏牽引、最高速定速走行状態で40~50分

ロールボックスパレット対応 運搬アシストカート

かご台車の動き出しが軽々可能

・性別・体格・体力・に関わらず、一人で重いかご台車の運搬ができます。これまでの重作業が女性や高齢者でも負担が無く動けるようになる、現場改善商品です。

・独自のロック機構により、荷台からかご台車滑り落ちを防止します。かご台車と連結時は自動、分離時は手動でロックを下げて運用します。

・かご台車を牽引運搬することにより、作業者の前方視界が確保でき、衝突や落下を防止。また、方向制御もハンドル化される事により、コントロール性も向上されます。







アルミレール・バキュームリフトシステム

 本システムは以下の二つシステムを組み合わせて、荷物の運搬作業(上下左右方向への移動)を、作業者の負担を少なく容易にする荷役サポートシステムです。 作業者は腰痛リスクから解放され、腕力での体力消耗をすることなく荷役作業を行う事ができますので、高齢化対応や女性でも活躍できる職場作りへの「働き方改革」が実現できます。



【システム構成】

①アルミレールシステム

②リフトシステム

下記写真では、「VQL」がリフトシステムとなります。

①アルミレールシステム

 アルミレールシステムはリフトシステムで持上げられた重量物をスムーズに横移動させる事が出来ます。 動力はありませんが、軽く押すだけで運搬できます(例えば荷重100㎏の場合、500~800g)。スチール製レールに比べてレール自体が軽量で、移動に必要な力も少なく、腐食にも強いなど多くのメリットがあります。 アルミレールシステムの設置方法は環境や用途に合わせ、以下よりお選びいただけます。

1)天井取付

 天井のH鋼に専用金具を介してアルミレールシステムを取り付けます。H鋼には金具を引っかけているだけですので、H鋼への穴開け加工等は不要です。 H鋼(屋根)が高い場合には、金具を引っかけるポイントを下ろしてくる事により、適正高さにレール取り付けが可能です。詳しくはお問い合わせください。

2)床設置(商品名:Eヤード)

 アルミレールを使った櫓(やぐら)を組みます。櫓上部の長手方向フレームはレールシステムになっています。 床部分は固定のほか、キャスター付きとする事でシステム自体を移動して必要な場所で使う事が可能です。 建屋構造への影響少なく、アルミレールシステムをご利用いただけます。

3)ジブクレーン

 建屋のH鋼の支柱に取り付けます。レールは円弧軌道で回転しますので、移動範囲も円弧に限られますが、天井や床に設置出来ない場合に有効です。 フォークリフトで簡単に移動出来る自立スタンド式にすることも可能です。レール母体の材質はアルミとカーボンをご選択いただけます。

※建屋支柱に取り付けの場合はH鋼への穴開加工等が必要になります。工事及び取付作業はお取引先専門業者へご依頼ください。

②リフトシステム

 リフトシステムは媒体(荷物)の形状や重さによって決定します。表面吸着出来る媒体はバキュームシステムが最適です。表面吸着が出来ない物や、構造材のような大型の媒体にはバランサーが適しています。

1)バキュームリフトシステム

 真空ポンプ等を動力として、吸着パッドを用いて対象物にパッドを吸着、さらにホースを伸縮させることにより荷物を持ち上げ/下げに必要な力を全てバキュームシステムがまかないますので、作業者への肉体的負担が大幅に軽減されます。 吸着以外にフック式もございます。動力以外は電気を使っておりません。対象物に合わせて吸着アタッチメントを用意し、工具不要で簡単にアタッチメントを付け替える事が可能です。

 荷物重量や形状により、最適な機種を選定させていただきます。

2)バランサー

 ワイヤーリール式の昇降機です。駆動力はコンプレッサのエアーです。動作は電動チェーンブロックと同様ですが、下方向には引っ張ると 手動でワイヤーを引き出せますので、インチング(寸動運転)が不要です。コンプレッサの電源以外は電気を使っておりません。 又、バランサーの先端のフックには、お客様の荷物に合わせたアタッチメントをご提案・開発いたします。



エルゴハンドBALAMAN

あらゆる形状の重量物の移載・搬送を軽作業化

・エアー式バラマンはエアーを動力とし、そのすぐれたバランス機能で、女性やご年配の方でも重いものや取扱いにくいものを楽に運ぶことができます。
・圧縮エアーをつないでいただくだけでご使用でき、簡単に取り扱っていただけます。
・エアー式のため、作業環境の影響によるトラブルもご心配ありません。
・さまざまなアーム形状を用意しておりますので、お客様のニーズに最適なご提案が可能です。

協働運搬ロボット THOUZER(サウザー)

DOOG-RMS1000

運搬やピッキング現場を革新的に効率化する運搬ロボット

〇サウザーEシリーズ
・お試し可能:お客様の現場にデモ機の持ち込みも可能(要事前相談)。
・坂道・段差走行:最大9度の傾斜、3cmの段差まで走行可能。
・屋外走行:小雨であれば、雨天時も使用可(公道での使用は不可)。
・牽引自由自在:台車、かご車等、現在使用中のものも牽引可(要事前確認)。
・多彩なオプション:エレベーターとの連携、RFID機能追加(在庫管理)、リモコン・スマホでの制御が可能。

〇サウザーベーシック
・簡単ルート設定:PC設定なしで、5ルートまで記憶。ルート変更も簡単。ラインもマークも不要。(注)
・低価格:機能を絞って、サウザーシリーズで最安値(240~300万円。税別)を実現
(注)ライントレース機能はありません。

▶︎導入事例はこちら



機種/商品名

THOUZER(サウザー)

最大積載重量

120kg

最大牽引重量

300kg相当

牽引力

780N

標準機能

手動モード/自動追従モード

オプション機能

無人ライン走行モード

軌道テープ

回帰反射テープ

重量

65kg



導入事例 丸二倉庫株式会社様

リコーインダストリー 無人搬送車M2

走行ルートを黒色ビニールテープで構築できる、低コストAGV

・簡単設定・低コスト:走路は黒色ビニールテープを貼るだけ。約10円/mのコストパフォーマンス。
・ルート変更容易:ビニールテープなので、ルート変更も容易。
・小回りが利く:最小回転半径はわずか60cm。狭い所でも90°/180°ターンが出来る。
・重量牽引:小型ながらも牽引最大500㎏(床面等の状況による)。
・エレベーター連携可:PLCを介してエレベーター等の外部機器と連携制御が可能。

機種/商品名

リコーインダストリー 無人搬送車M2

最大積載重量

60kg

最大牽引上重量

500kg

最大牽引力

58kg

軌道用テープ

ビニールテープ (ニトムズ 黒J2527)

重量

83kg

無人走行ロボットフォークリフト ROBO Fork15

無人でのパレット移動を実現。現場での人手不足を解消します。

ロケーションマッピングと360度セーフティセンサーによる空間認識無軌道型

・棚・パレット置場等のロケーションと走行軌道ラインをPCにマッピング設定することにより、パレットの棚への出し入れや無人搬送を実現。
・周囲360度をレーザーセンサーで障害物を検知。
・障害物を検知したら自動停止、障害物クリア後は自動走行を再開。
・前進・後進やフォーク高さも全てPCに設定することにより、完全無軌道式の無人搬送を実現。



・PC1台で複数台のROBO Forkを管理可能。効率良く現場をサポートします。

・自動充電機能(オプション)でバッテリー残量をROBO Forkが認識し、ワイヤレス給電エリアにより自動充電します。

パレットはT11を基本に大小様々なパレットに対応します。

最大荷重 1,500kg
走行速度 60m/min
最小回転半径 1.545mm
全長/全幅 2,520mm/970mm
フォーク最上位 2,500mm
フォーク外幅 450mm
フォーク長さ 920mm



高機能無人搬送車駆動ユニット フリークル

現場の変化にフレキシブルに対応するAGVの駆動ユニット

・現場に求められる状況に応じて、形状・ソフト変更をお客様の手で自在に可能。

・現場に必要な機能だけをオプションから選択。最小限のAGVを構築。

・既存のカートや台車を、フリークルでAGV可することも可能。

・台車下に潜り込み、牽引ピンを上昇させ引っかけ牽引する「ツインクルST」ラインアップ。



次世代型仕分けシステム t-Sort

商品のバーコードを読込み、ロボットで自動仕分け

・一つのシステムで店舗やオーダ、方面別、返品入荷仕分けを行うことができます。
・スモールスタートによる一部の自動化から、拡張して全体の自動化まで柔軟に対応可能。
・初期導入から維持管理までの全てを含めた月額制サブスクリプションをご利用いただけます。



搬送台車「ACROS(アクロス)」

悪路でも搬送を可能にする台車

POINT 1
キャスター付きの台車では運ぶことが困難だった様々なシーンに対応

石畳・砂利・土・泥・雪・草・砂・アスファルト・コンクリートなど、今まで人力やキャスター式の台車で苦労していたシーンでもスムーズに運ぶことができます。

POINT 2
軽く運べる

アクロスユニットならばキャスターでは走行できないシーンで搬送ができることはもちろんのこと、負荷が少ない搬送が可能です。例えば雪上であれば100kgの積載物を約5kgの力で搬送ができます。

POINT 3
丸洗可能

アクロスユニットはサビに強い素材を使用しているため、悪路を走行した後など、汚れてしまった場合、丸洗することができます。
台車本体も丸洗可能な仕様で製作することができます。

POINT 4
優れたメンテナンス性

万が一パーツが破損した場合でもドライバーや六角レンチ、スパナだけで簡単にパーツを交換することができ、長く安心してご使用いただけます。

POINT 5
積載部分はオーダーで作成

積載部分は運ぶもの・運ぶ量・運ぶシーンなどに応じて、ご希望に合わせてオーダーにて製作致します。
